Po wymianie przedniej szyby systemy ADAS wymagają kalibracji, bo kamera traci punkt odniesienia

Po wymianie przedniej szyby samochód wraca na drogę z nowym, przejrzystym szkłem. Kierowca zazwyczaj nie zauważa żadnej różnicy w prowadzeniu, a deska rozdzielcza rzadko sygnalizuje błędy odpowiednim komunikatem. Tymczasem kamera zamontowana tuż za taflą widzi otoczenie pod zupełnie innym kątem niż przed interwencją serwisu. Nowe szkło zawsze różni się od poprzedniego minimalnymi parametrami fizycznymi. Nawet drobne odchylenia w grubości, krzywiźnie oraz dokładnym sposobie osadzenia uchwytu przemieszczają punkt odniesienia obiektywu. Takie przesunięcie, choć niewidoczne gołym okiem, drastycznie wpływa na interpretację obrazu przez komputer pokładowy sterujący systemami bezpieczeństwa.

Systemy analizujące obraz z przedniej kamery

Współczesne funkcje zaawansowanego wsparcia kierowcy analizują na bieżąco obraz rejestrowany przez obiektyw zamontowany na przedniej szybie. Z tych precyzyjnych danych korzysta asystent pasa ruchu, układ ostrzegania o niezamierzonej zmianie toru jazdy oraz adaptacyjny tempomat utrzymujący dystans. Wskazania kamery warunkują również prawidłowe działanie układu automatycznego hamowania awaryjnego i systemu rozpoznawania znaków drogowych. Poprawne funkcjonowanie tych skomplikowanych rozwiązań opiera się na bezbłędnym mapowaniu otoczenia pojazdu.

Moduł sterujący ADAS oblicza położenie linii na jezdni i odległość do przeszkód na podstawie początkowej kalibracji obiektywu. Wszelkie odchylenia powodują, że docierające z zewnątrz światło załamuje się pod nieco innym kątem. Algorytmy zaczynają przetwarzać zaburzony obraz, traktując go jako w pełni wiarygodne źródło informacji. Błędna interpretacja fizycznego dystansu sprawia, że elektronika podejmuje niewłaściwe decyzje na drodze, co bezpośrednio zagraża uczestnikom ruchu.

Przywracanie precyzji optycznej modułów

Wymiana szkła nie zamyka procedury serwisowej. O ile mniejsze uszkodzenia powierzchniowe pozwala wyeliminować punktowa naprawa szyby czołowej, o tyle całkowity demontaż elementu zawsze wymusza ponowne strojenie układów elektronicznych. Kalibracja ADAS koryguje kąt widzenia kamery i pozycjonuje jej punkt odniesienia dokładnie względem osi geometrycznej samochodu. W autoryzowanych serwisach sieci Pilkington Automotive Poland specjaliści wykorzystują do tego celu certyfikowane stanowiska diagnostyczne, które spełniają rygorystyczne normy producentów pojazdów.

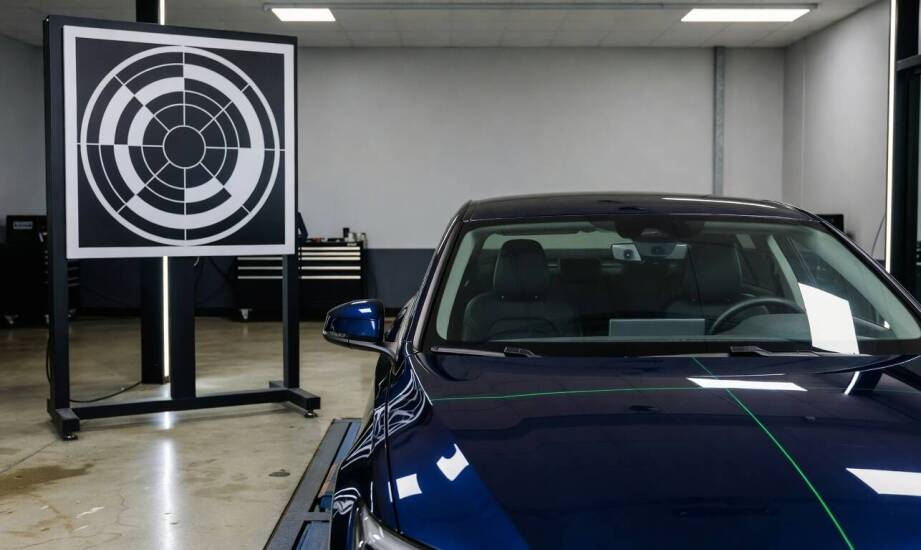

Proces najczęściej obejmuje strojenie statyczne przeprowadzane w kontrolowanych warunkach warsztatowych. Używa się do niego laserowych narzędzi pomiarowych, specjalnych tarcz oraz celów ustawionych w precyzyjnie określonej odległości od karoserii. W wielu nowszych modelach aut konieczne bywa także dodatkowe strojenie dynamiczne. Mechanik wykonuje wówczas jazdę testową ze specjalnym urządzeniem diagnostycznym, które samodzielnie koryguje odchyłki, odczytując rzeczywiste pasy drogowe i znaki.

Optyka tych systemów nie wybacza błędów pomiarowych. Odchylenie soczewki o zaledwie pół stopnia skutkuje przesunięciem punktu odniesienia o cały metr na dystansie stu metrów. Taki błąd w skali prędkości autostradowej decyduje o opóźnionej interwencji układu hamulcowego lub nieoczekiwanym szarpnięciu kierownicą podczas wyprzedzania.

Skutki pominięcia kalibracji systemów

Pominięcie ustawienia kamer po ingerencji w oszklenie prowadzi do poważnych zaburzeń w elektronice wspomagającej prowadzenie. Kierowca najczęściej doświadcza fałszywych ostrzeżeń dźwiękowych, niewłaściwego odczytywania ograniczeń prędkości lub nagłych zmian toru jazdy. Czasami układ całkowicie dezaktywuje wybrane funkcje bezpieczeństwa, zapisując w pamięci błąd kalibracji. Największym zagrożeniem pozostaje jednak fałszywe poczucie bezpieczeństwa u osoby kierującej pojazdem.

Użytkownik bezgranicznie ufa systemom, które w rzeczywistości pracują na przesuniętych danych wejściowych i mogą nie zareagować na nagłe wtargnięcie pieszego na jezdnię. Z tego powodu marki motoryzacyjne kategorycznie wymagają strojenia czujników po jakiejkolwiek modyfikacji w obszarze ich działania. Zasadniczym celem całej procedury kalibracji pozostaje przywrócenie fabrycznej przewidywalności systemów zapobiegających wypadkom. Zabieg ten gwarantuje, że cyfrowi asystenci zachowają rygorystyczne parametry ochronne i zadziałają dokładnie w zaplanowanym ułamku sekundy.
